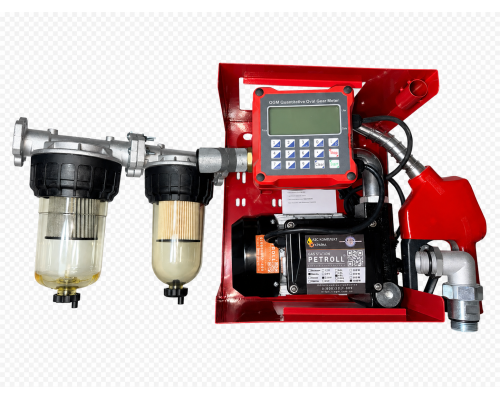

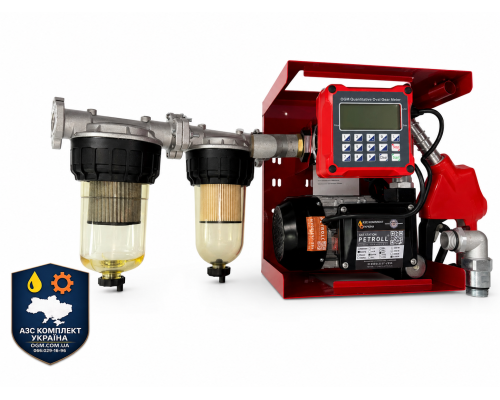

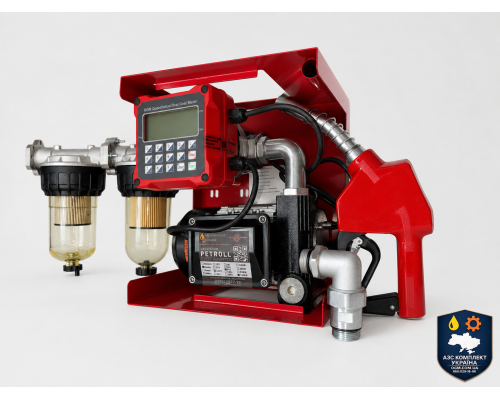

Міні АЗС DYB 80-220 призначена для перекачування, очищення, обліку та контрольованої видачі дизельного пального з єврокуба, металевої ємності або стаціонарного резервуара. Обладнання змонтоване на міцній металевій рамі та являє собою готовий заправний модуль для сільськогосподарської техніки, вантажних автомобілів, спецтехніки, дизельних генераторів і внутрішнього автопарку підприємства.

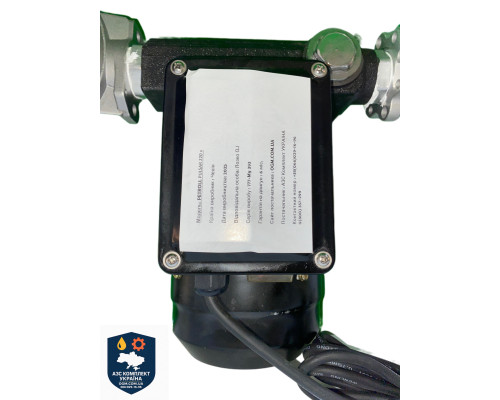

Електричний насос PETROLL DYB 80

Основою системи є самовсмоктувальний насос із живленням від стандартної мережі 220 В.

Основні параметри насоса:

• номінальна продуктивність — до 80 л/хв;

• потужність електродвигуна — 1000 Вт;

• напруга живлення — 220 В;

• робоча рідина — дизельне пальне;

• вбудований перепускний клапан;

• металевий корпус;

• стабільна робота під час регулярного заправлення техніки.

Насос забезпечує швидке забирання пального з резервуара та його подавання через дві ступені фільтрації до лічильника і роздавального пістолета.

Фактична швидкість перекачування залежить від висоти всмоктування, довжини та діаметра рукавів, стану фільтрувальних елементів і в’язкості пального.

Електронний лічильник OGM Quantitative Oval Gear Meter

Лічильник працює за овально-шестеренним принципом. Потік пального обертає вимірювальні шестерні, датчик формує імпульси, а електронний блок розраховує кількість виданих літрів і відображає результат на дисплеї.

Це не звичайний витратомір, а електронна система керування відпуском пального.

Функції лічильника

Попереднє встановлення кількості літрів. Оператор вводить необхідний об’єм пального, наприклад 50 або 200 літрів, і натискає кнопку Start. Після видачі заданого об’єму система автоматично зупиняє насос.

Попереднє встановлення за вартістю. Можна вказати ціну одного літра та задати необхідну суму заправлення. Електроніка розрахує відповідний об’єм пального і припинить видачу після досягнення встановленого значення.

Вільна видача без попереднього встановлення. Насос запускається кнопкою Start і зупиняється кнопкою Stop. На дисплеї відображається фактично виданий об’єм.

Відображення об’єму та вартості. На екрані показується кількість відпущеного пального, встановлена ціна за літр і розрахована сума.

Скидання поточних показників. Кнопка Clear використовується для очищення введеного значення перед наступною операцією.

Загальний накопичувальний облік. У пам’яті зберігаються дані про сумарний об’єм виданого пального, загальну вартість і останні операції.

Калібрування. Коефіцієнт лічильника можна коригувати за допомогою клавіатури після контрольного проливу. Це дає змогу компенсувати відхилення вимірювань без розбирання пристрою.

Діагностика. Електронний блок може відображати коди помилок у разі відсутності сигналу від датчика, нестабільного живлення або перевищення допустимого значення однієї операції.

Орієнтовна похибка вимірювання становить близько ±0,5%.

Подвійна система фільтрації PIUSI

Перед подаванням пального до насоса встановлено дві послідовні ступені фільтрації з прозорими колбами.

Перша ступінь — попереднє очищення

Сітчастий фільтрувальний елемент затримує великі механічні забруднення:

• іржу;

• окалину;

• пісок;

• частинки стінок резервуара;

• великий осад.

Попередній фільтр знижує навантаження на насос і продовжує строк служби другого фільтрувального елемента.

Друга ступінь — тонке очищення

Змінний складчастий картридж затримує дрібні забруднення, які можуть пройти через попередній фільтр. Залежно від обраної комплектації може встановлюватися картридж тонкого очищення або водопоглинальний елемент.

Прозорі колби дають змогу візуально контролювати стан пального та рівень забруднення картриджів. У нижній частині передбачені зливні клапани для видалення води й осаду.

Автоматичний заправний пістолет

Роздавальний пістолет призначений для безпосереднього заправлення паливних баків техніки.

Автоматичний відсікач припиняє подавання пального після заповнення бака, знижуючи ризик переливання та втрати дизельного пального.

Металевий носик захищений пружиною від перегинання та пошкодження в місці з’єднання з рукавом. На рамі передбачений тримач для зберігання пістолета після завершення роботи.

Металева монтажна рама

Усі елементи системи закріплені на міцній пофарбованій металевій рамі:

• насос;

• електронний лічильник;

• блок керування;

• подвійна система фільтрації;

• з’єднувальні фітинги;

• тримач заправного пістолета.

Рама спрощує встановлення обладнання біля резервуара, забезпечує правильне розташування вузлів і захищає їх від випадкового зміщення під час експлуатації.

Комплектація

До стандартної комплектації входять:

• насос PETROLL DYB 80, 220 В;

• електронний лічильник OGM Quantitative Oval Gear Meter;

• блок керування з дисплеєм і клавіатурою;

• подвійна система фільтрації PIUSI;

• два змінні фільтрувальні елементи;

• автоматичний заправний пістолет;

• металева монтажна рама;

• з’єднувальні фітинги та кутові перехідники;

• електрична проводка.

Паливні шланги до стандартної комплектації не входять. Всмоктувальний і роздавальний рукави комплектуються окремо за запитом покупця. Довжина, діаметр і тип рукавів підбираються відповідно до розташування резервуара, необхідної продуктивності та умов експлуатації.
