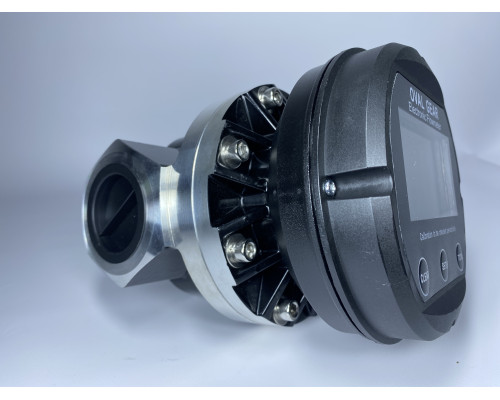

Высокопродуктивный счетчик для бензина и дизельного топлива OGM-40

Расходомер ОГМ-40 – это электронный счётчик объёма топлива, предназначенный для точного ведомственного учёта дизельного топлива, бензина, керосина, масел и других технических жидкостей средней вязкости на сельскохозяйственных предприятиях.

Его устанавливают на топливопроводах в заправочных узлах, топливных складах или мобильных бензовозах, обслуживающих сельхозтехнику, с целью измерения и фиксации объёма отпускаемого горючего.

Применение данного расходомера обеспечивает высокоточное отслеживание потребления топлива тракторами, комбайнами и другой техникой, что помогает предотвратить необоснованный перерасход и утечки.

Принцип работы ОГМ-40 основан на измерении объёма протекающей жидкости с помощью пары овальных зубчатых роторов (шестерён).

       Внутри счётчика расположена измерительная камера, в которой два овальных ротора вращаются под напором проходящего топлива.

Зубчатые роторы во время работы сцеплены между собой и перекатываются относительно друг друга, разделяя порции жидкости фиксированного объёма.

Каждый полный оборот или определённое число частичных поворотов роторов соответствует пропуску точно известного количества топлива через счётчик.

Механизм преобразует вращение роторов в импульсы, которые передаются на электронный модуль с цифровой индикацией. В результате по мере прохождения жидкости через камеру электронный дисплей отображает суммарный объём, а вращение овальных шестерён обеспечивает равномерное дискретное измерение с высокой точностью.

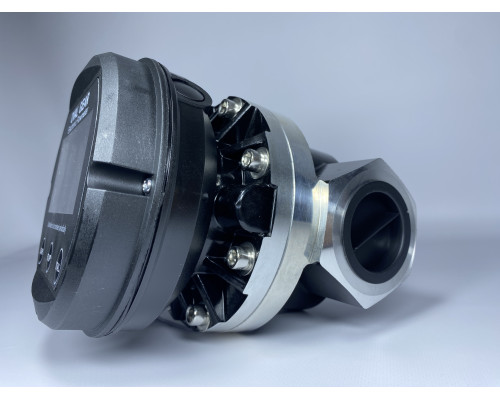

Конструктивно расходомер ОГМ-40 выполнен в прочном корпусе, рассчитанном на эксплуатацию в полевых и промышленных условиях.

Корпус изготовлен из металлического сплава, устойчивого к воздействию нефтепродуктов (как правило, применяется литой алюминий, обеспечивающий сочетание жёсткости и относительной лёгкости конструкции).

Внутренние измерительные роторы выполнены из износостойкого полимерного материала – полифениленсульфида (PPS), который характеризуется высокой твёрдостью, термостойкостью и химической стойкостью в топливной среде. Данные материалы конструкции позволяют эксплуатировать счётчик с различными нефтепродуктами без риска коррозии или повреждения деталей при соблюдении регламентированных условий. Для предотвращения попадания твёрдых примесей, способных заклинить шестерни, рекомендуется устанавливать фильтр тонкой очистки топлива перед расходомером.

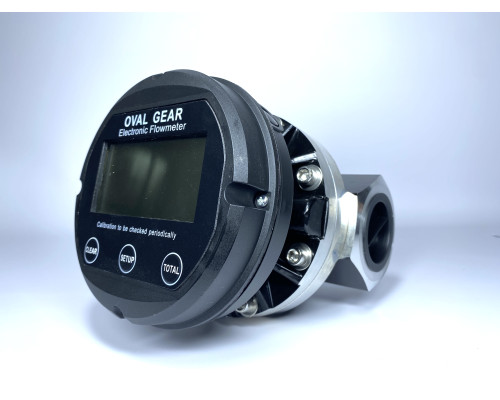

Счётный узел ОГМ-40 представляет собой электронный модуль с цифровой индикацией.

На приборе предусмотрено два цифровых табло: одно отсчитывает разовый объём отпущенного топлива, второе фиксирует общий накопленный объём за всё время работы.

Разовый (суточный или сменный) счётчик позволяет отобразить до нескольких тысяч литров; после выдачи каждой порции топлива его показания можно сбросить вручную до нуля с помощью клавиши.

Второй индикатор – суммарный (необнуляемый) – обычно отображает полный объём прокачанного топлива и служит для долгосрочного учёта.

Электронный модуль счёта защищён от внешних воздействий прочным корпусом с влагозащитой и антивандальным исполнением. При необходимости дисплей можно развернуть вокруг оси прибора для удобства чтения показаний под разным углом.

Расходомер ОГМ-40 отличается высокой точностью измерений, достигаемой благодаря принципу овальных шестерён. Заявленная погрешность счётчика составляет порядка ±0,5% при работе с топливами и маслами средней или повышенной вязкости. Наибольшая точность достигается при кинематической вязкости жидкости от примерно 5 мм²/с (≈5 мПа·с) и выше.

Для топлив с очень низкой вязкостью (например, бензин) погрешность может увеличиваться до ±2%, что связано с незначительными утечками жидкости через зазоры при минимальной вязкости.

Тем не менее, для дизельного топлива, масел и других близких по свойствам сред прибор обеспечивает стабильную точность на уровне полпроцента при соблюдении паспортных режимов работы.

Следует учесть, что данный счётчик не имеет метрологической поверки и не внесён в Государственный реестр средств измерений, поэтому применяется исключительно для внутреннего (ведомственного) учёта, где важна стабильность и контроль расхода, но не требуется коммерческое отпускное измерение.

Диапазон измерения расхода у ОГМ-40 приспособлен под потребности заправки техники.

Паспортный рабочий диапазон протока составляет приблизительно от 25 до 250 литров в минуту.

Нижняя граница порядка 25 литров в минуту означает, что при более низких расходах точность и стабильность отсчёта ухудшаются, так как на слишком малом потоке роторы могут вращаться рывками.

Максимальный расход около 250 литров в минуту (что эквивалентно примерно 15 м³/ч) ограничен пропускной способностью камеры и допустимой частотой вращения роторов.

Превышение этого предела недопустимо, чтобы избежать перегрузки и износа механизма, а также гидравлических ударов в системе. Рабочее давление среды может достигать 18 бар (≈1,8 МПа).

Конструкция корпуса и уплотнений выдерживает такое давление без протечек и деформаций.

Температурный диапазон эксплуатации обычно лежит от -25 °С до +80 °С.

Счётчик способен функционировать при отрицательных температурах окружающей среды, характерных для зимних условий, а также переносит нагрев перекачиваемой жидкости до +80 °С (например, при перекачке тёплого масла).

При экстремально низких температурах вязкость дизельного топлива возрастает, что увеличивает нагрузку на роторный механизм, однако не выводит прибор из строя.

Важно лишь, чтобы перекачиваемая среда находилась в пределах допустимой вязкости от 1 до 1000 мПа·с: слишком густые масла за пределами этого диапазона могут вовсе не прокачиваться, а чрезмерно жидкие легколетучие жидкости могут снижать точность учёта.

Совместимость ОГМ-40 с другими системами учёта и автоматизации достигается благодаря наличию модификаций с импульсным выходом.

Электронный блок может быть укомплектован герконовым датчиком, фиксирующим вращение роторов и генерирующим электрические импульсы.

Условия эксплуатации и требования к монтажу расходомера ОГМ-40 диктуются его конструктивными особенностями. Прибор следует устанавливать строго в горизонтальном положении относительно оси роторов – то есть ось овальных шестерён должна располагаться горизонтально. Такое положение необходимо для равномерной работы механизма: отклонение от горизонтали может привести к перекосу роторов, повышенному трению и ускоренному выходу из строя счётного узла. Кроме того, при монтаже следует избегать резких гидроударов: сначала топливопровод заполняют жидкостью, медленно открывая подачу, чтобы не ударять шестерни потоком воздуха и топлива.

Расходомер может эксплуатироваться под открытым небом, однако его электронный модуль желательно защищать от прямого воздействия осадков, грязи и механических ударов.

Стандартный корпус прибора герметичен и пылевлагозащищён, но рекомендуется располагать счётчик под навесом или в шкафу, предохраняя от проливного дождя и длительного воздействия солнечных лучей.

Присоединение прибора к трубопроводу выполняется с помощью герметичных резьбовых соединений: штатные патрубки ОГМ-40 имеют внутреннюю цилиндрическую резьбу диаметром 1½ дюйма (условный проход Ду 40), соответствующую трубной резьбе BSP. Такое соединение обеспечивает надёжную стыковку с типовыми топливопроводами на объекте. После монтажа желательно прокачать через счётчик небольшое количество топлива при открытом сливе, чтобы удалить воздушные пробки и проверить герметичность всех стыков.

Таким образом, ОГМ-40 является важным элементом системы учёта горючего на сельскохозяйственном объекте, сочетая в себе точную электронную индикацию с возможностью интеграции в современные автоматизированные системы контроля. Благодаря прочной конструктивной базе и высокой точности измерений, этот расходомер позволяет эффективно и надёжно контролировать расход топлива в реальных условиях эксплуатации агропредприятий.
