Металлический угловой фитинг 90° – анализ и описание

1. Техническое описание

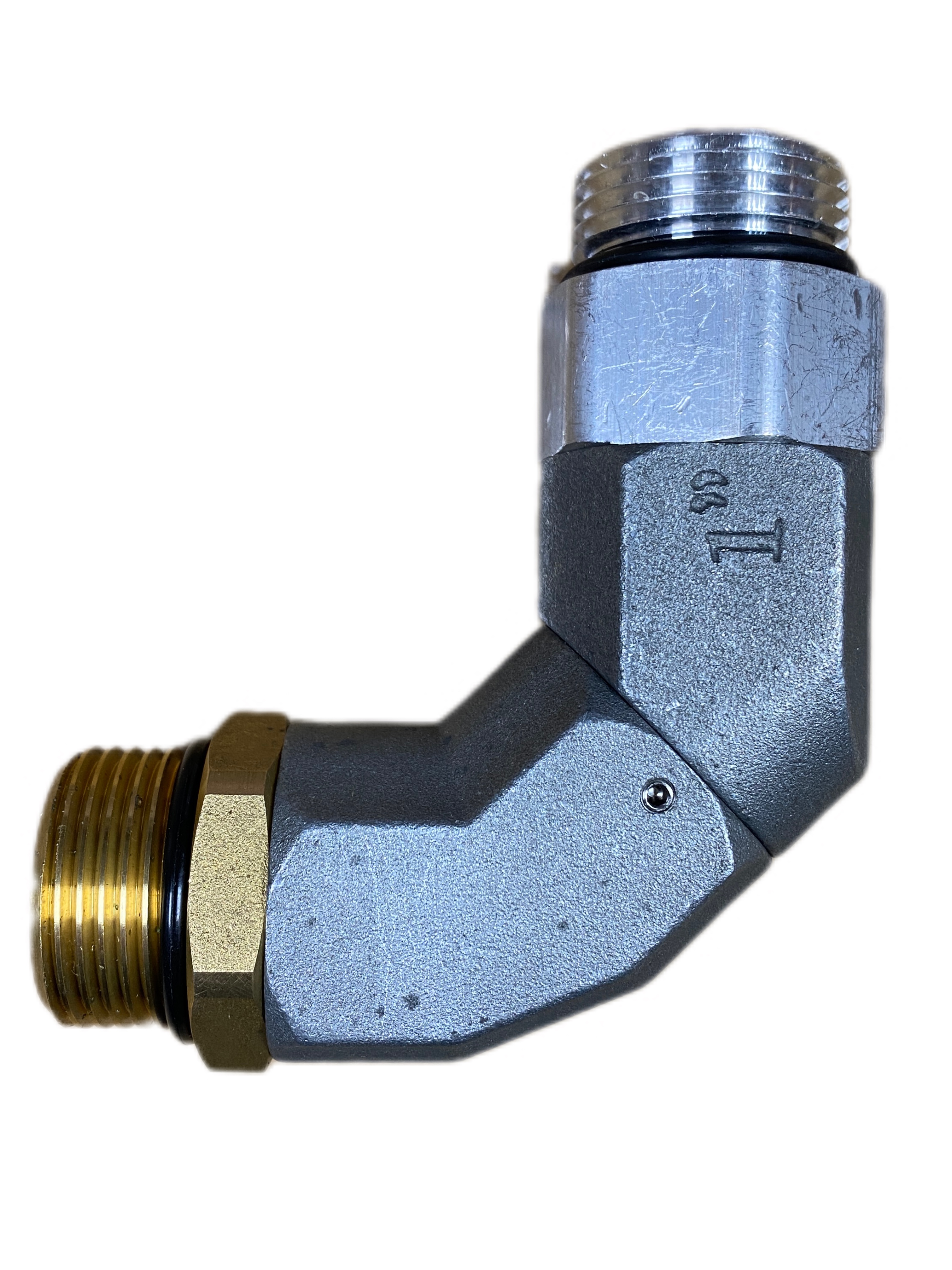

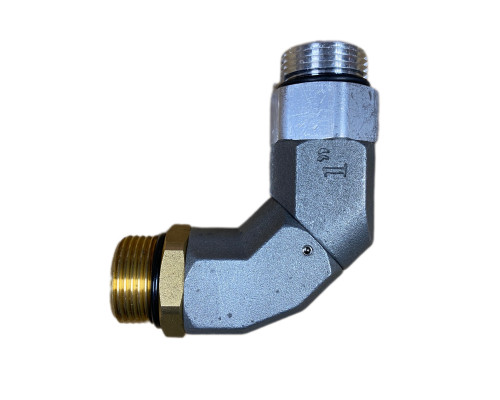

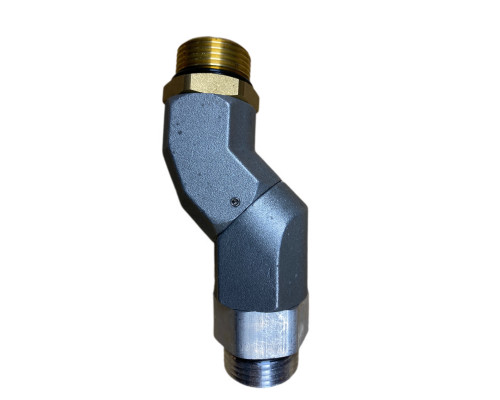

Рис. 1: 90° угловой фитинг с резьбовыми соединениями и уплотнительными кольцами.

На изображении представлен металлический фитинг, выполненный в форме угольника (колено 90°) с наружной резьбой на обоих концах. Такой Г-образный соединитель используется для подключения трубопроводов под прямым углом, сохраняя целостность потока. Фитинг оснащён резиновыми уплотнительными кольцами (O-ring) для обеспечения герметичности соединений даже при повышенном давлении.

• Тип фитинга: угловой соединительный фитинг (проходной угольник) под углом 90°. Предназначен для изменения направления потока жидкости или газа на прямой угол без перегибов шлангов/труб.

• Угол соединения: 90° (прямой угол между входным и выходным патрубками).

• Резьба на концах: оба конца оснащены наружной резьбой. Как правило, один конец – цилиндрическая резьба (метрическая Mx или дюймовая параллельная BSP) с уплотнительным кольцом для герметичного ввёртывания в резьбовое отверстие, второй конец – наружная резьба аналогичного или другого стандарта для присоединения трубопровода (может быть цилиндрической с уплотнением кольцом или конической, например, NPT). Такое исполнение обеспечивает универсальность при подключении к различным системам.

• Материал изготовления: высокопрочная углеродистая сталь (применяется для высоконапорных фитингов) с антикоррозийным покрытием (цинк, никель и др. для защиты от ржавчины). Возможны версии из нержавеющей стали или латуни для специальных условий (коррозионные среды, пищевая промышленность и т.д.).

• Уплотнители: имеется резиновое уплотнительное кольцо (O-ring) в зоне резьбового соединения для обеспечения герметичности. Обычно уплотнители изготовлены из маслостойкой нитрильной резины (NBR), обеспечивающей надежное уплотнение при контакте с гидравлическими маслами и другими рабочими жидкостями.

• Стандарт изготовления: фитинг выполнен в соответствии с международными стандартами на гидравлические соединения. Например, конструктивно соответствует требованиям стандартов DIN EN ISO 8434-1 (DIN 2353) для резьбовых трубных фитингов, либо аналогичным ГОСТ, регламентирующим резьбы и уплотнения (например, цилиндрические резьбы по ISO 1179 с уплотнительным кольцом, конические резьбы NPT по ANSI/ASME, и т.д.). Это гарантирует взаимозаменяемость и соответствие стандартным размерам.

• Сферы применения: широко применяется в гидравлических системах высокого давления (станки, гидроприводы, прессовое оборудование и т.п.)i, а также в пневматических линиях и общепромышленной трубопроводной арматуре. Подходит для передачи гидравлических масел, сжатого воздуха, воды и иных технологических сред. Благодаря прочности и герметичности соединения, данный фитинг востребован в мобильной технике, станках, гидростанциях, системах охлаждения и отопления и других областях, где требуется надежное угловое соединение.

Прочный стальной фитинг-угольник 90° с антикоррозийным покрытием обеспечивает надежное, герметичное соединение трубопроводов под прямым углом. Высококачественные уплотнительные кольца предотвращают утечки и гарантируют плотное прилегание резьбовых соединений. Фитинг совместим с большинством гидравлических и пневматических систем благодаря стандартным типоразмерам резьбы, что подчёркивает его универсальность и долговечность в эксплуатации.
